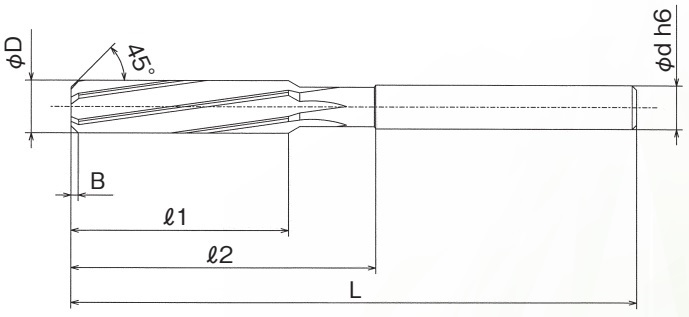

直柄螺旋刃機械鉸刀- 車床用 (A型) DIN8089
Model：HA
特點介紹
- 各部同心度與真圓度 ≦3µm。
- 此產品專用於車銑複合機;自動車床
- 對於加工孔較淺的工件，可省去刀具材料成本
- 適用於鑄鐵至鋼鐵類之工作物件加工及不銹鋼、鋁合金和銅合金工件上。
- *DIN8089
產品規格
(m/m)
| 刃徑 (+0~+5μm) | 刃長 | 有效長 | 全長 | 柄徑 (h6) | 倒角長 | 刃數 |
|---|---|---|---|---|---|---|
| HA 1.000 ~ 1.100 | 12 | -- | 40 | 3.0 | 0.2 | 4 |
| HA 1.105 ~ 1.600 | 16 | -- | 40 | 3.0 | 0.2 | 4 |
| HA 1.605 ~ 2.100 | 20 | -- | 50 | 3.0 | 0.3 | 4 |
| HA 2.105 ~ 2.600 | 20 | -- | 60 | 3.0 | 0.3 | 4 |
| HA 2.605 ~ 2.895 | 20 | -- | 60 | 3.0 | 0.3 | 4 |
| HA 2.900 ~ 3.100 | 20 | 30 | 60 | 3.0 | 0.4 | 6 |
| HA 3.105 ~ 3.605 ( 1/8” ; 9/64”) | 20 | 30 | 60 | 3.0 | 0.4 | 6 |
| HA 3.610 ~ 4.100 ( 5/32”) | 20 | 30 | 60 | 3.0 | 0.4 | 6 |
| HA 4.105 ~ 5.100 ( 11/64” ; 3/16”) | 25 | 35 | 65 | 4.0 | 0.5 | 6 |
| HA 5.105 ~ 5.600 ( 13/64” ; 7/32”) | 25 | 35 | 65 | 4.0 | 0.5 | 6 |
| HA 5.605 ~ 6.100 ( 15/64”) | 25 | 35 | 65 | 5.0 | 0.5 | 6 |
| HA 6.105 ~ 6.605 ( 1/4”) | 25 | 35 | 65 | 5.0 | 0.5 | 6 |
| HA 6.610 ~ 7.100 ( 17/64”) | 25 | 40 | 70 | 6.0 | 0.5 | 6 |
| HA 7.105 ~8.100 ( 9/32” ; 19/64” ; 5/16”) | 25 | 40 | 70 | 6.0 | 0.5 | 6 |
| HA 8.105 ~ 8.600 ( 21/64”) | 25 | 40 | 70 | 6.0 | 0.5 | 6 |
| HA 8.605 ~ 9.100 ( 11/32”) | 25 | 40 | 70 | 8.0 | 0.5 | 6 |
| HA 9.105 ~ 10.100 ( 23/64”, 3/8” ; 25/64”) | 25 | 40 | 70 | 8.0 | 0.5 | 6 |
| HA 10.105 ~ 10.600 ( 13/32”) | 25 | 40 | 70 | 8.0 | 0.5 | 6 |
| HA 10.605 ~ 11.100 ( 27/64”) | 30 | 45 | 80 | 10.0 | 0.5 | 6 |
| HA 11.105 ~ 12.100 (7/16” ; 29/64” ; 15/32”) | 30 | 45 | 80 | 10.0 | 0.5 | 6 |
| HA 12.110~ | Customer specified | Special order any kind size | Customer specified | Customer specified | Customer specified | Customer specified |
